Toto zariadenie je určené len na zdvíhanie. Zdvihák môže byť používaný iba na pevnom rovnom podklade. Vždy zaistite kolesá a zatiahnite ručnú brzdu. Používajte prídavné podpery na podoprenie vozidla pred vykonaním opravy a ďalších prác pod vozidlom. Nepreťažujte zdvihák cez jeho menovitú nosnosť. Pred zdvíhaním akéhokoľvek vozidla sa uistite, že je zdvihák v dobrom prevádzkovom stave. Nenastavujte poistný ventil.



NÁVOD NA POUŽITIE

Zdvíhanie:

1. Zúženým koncom ovládacej páky uzavrite vypúšťací ventil otáčaním v smere hodinových ručičiek.

2. Zdvihák umiestnite pod vozidlo pod miestom, ktoré je výrobcom vozidla určené na tento účel. Ak je to potrebné, otáčajte nastaviteľnou skrutkou v hornej časti zdvíhacieho valca v protismere hodinových ručičiek pre priblíženie k vozidlu.

3. Vsuňte ovládaciu tyč do objímky (držiaka) na zdviháku. Pre zdvihnutie vozidla do požadovanej výšky pumpujte ovládacou tyčou.

Spúšťanie:

VAROVANIE: VOZIDLO SPÚŠŤAJTE POMALU A OPATRNE!!! VYPÚŠŤAJÚCI VENTIL POOTOČTE VEĽMI POMALU V PROTISMERE HODINOVÝCH RUČIČIEK!!!

1. Vytiahnite ovládaciu tyč z objímky (držiaka), zúžený koniec nasaďte na vypúšťací ventil a pomalým pootáčaním vypúšťací ventil uvoľnite.

POZNÁMKA.: NEOTOČTE VYPÚŠŤACÍM VENTILOM VIAC AKO O JEDNU OTOČKU (360°)

2. Hneď ako je vozidlo úplne spustené, zdvihák dajte bokom. (Ak bola vysunutá nastaviteľná skrutka v hornej časti zdvíhacieho valca, otáčaním v smere hodinových ručičiek ju opäť zaskrutkujte do valca.)



Údržba:

Doplňovanie oleja

1. Postavte zdvihák do kolmej pozície.

2. Spustite pumpu aj zdvíhací valec dole.

3. Vytiahnite gumovú krytku zo zdviháka.

4. Doplňujte iba KVALITNÝ HYDRAULICKÝ OLEJ. (Doplňte po spodný okraj plniaceho otvoru.) Zo systému odstráňte vzduch, bude popísané ďalej.

5. Zastrčte späť gumovú krytku.

6. Pravidelne premazávajte čapové kĺby a nastaviteľnú skrutku.



Odstránenie oleja z hydraulického systému:

Občas sa môže dovnútra zdviháka dostať vzduch, ktorý znižuje efektivitu zdvíhania. Vzduch vypustite zo zdviháka nasledujúcim spôsobom:

1. Otvorte vypúšťací ventil, vytiahnite kryt plniaceho otvoru.

2. Niekoľkokrát rýchlo zapumpujte ovládacou tyčou.

3.   Uzavrite vypúšťací ventil, zastrčte späť krytku plniaceho otvoru. Zdvihák by teraz mal pracovať normálne, ak nie, postup zopakujte.

PREVENCIA PROTI KORÓZII:

Piston, pumpu a nastaviteľnú skrutku udržujte v úplne spustenej polohe, pokiaľ zdvihák nepoužívate. Neskladujte zdvihák vo vlhku. Pokiaľ dôjde k postriekaniu vodou alebo akýmkoľvek spôsobom spiston, pumpa a nastaviteľná skrutka navlhne, dosucha ich utrite a olejom ich namažte.



UPOZORNENIE !!!

- Pred použitím si starostlivo prečítajte užívateľský návod.

- Nikdy nezaťažujte zdvihák viac ako je udávaná nosnosť.

- Zdvihák používajte iba na pevnom a rovnom podklade.

- Nikdy sa nevyskytujte pod zdvihnutým vozidlom pokiaľ nie je podoprené na to určenými podperami.

- Nikdy zdvihák nerozoberajte a nevykonávajte na ňom žiadne úpravy. Mohlo by dôjsť k zlyhaniu funkčnosti a poškodeniu majetku alebo k zraneniu osôb.



KONŠTRUKNÝ DIAGRAM



1. Páka vypúšťacieho ventilu

2. Základňa

3. Tesniaci krúžok

4. Hydraulická piestnica

5. Piest

6. Hydraulický olej

7. Telo zdviháka

8. Nastaviteľná skrutka

9. Horná krytka

10. Piest pumpy

11. Tlo pumpy

12. Tsniaci krúžok

13. Bezpenostný ventil

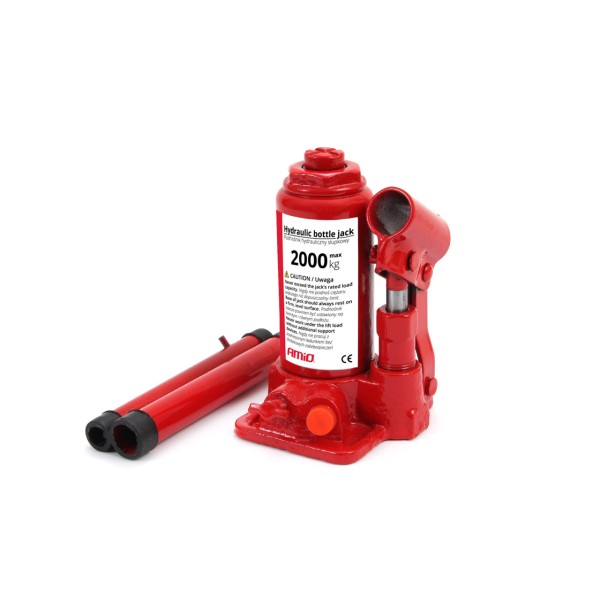

Technické dáta:

Nosnosť  : 2000 kg

Maximálna výška zdvihu(: 278 mm

Minimálna výška zdvihu: 148 mm

Základňa: 90 mm x 80 mm

Dĺžka trubice: 270 mm
